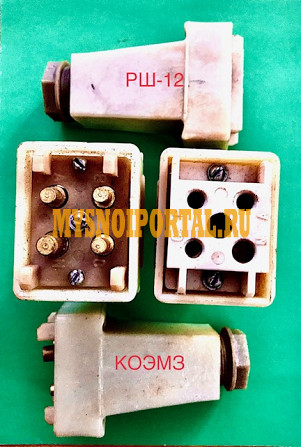

Соединитель электрический кабельный РШ12
Договорная, Торг возможен
Старая Купавна | Добавлено: 17 октября 2025, номер: 38810
Адрес: Старая Купавна, 142450 Московская область, Ногинский район, г. Старая Купавна, ул. Магистральная, 59
- Состояние: Новый
- Производитель: РФ
- Напряжение: 660 В.
- Модель: РШ12
- Габаритные размеры(ДхШхВ): 51 х 56 х 106 - 65 х 89 х 121
КОЭМЗ продает: Разъемы РШ-12.
Соединители электрические серии РШ12 предназначены для быстрого сочленения-расчленения одним оператором электрических цепей.
Напряжение ~660 В, -440 В, в невзрывоопасной среде.
Номинальный ток, А 10, 25, 63
Температура окружающей среды, С-40.. +55
Способ присоединения жил - винтовой зажим, пайка.
Исполнение по назначению: вилка кабельная прямая; вилка панельная; розетка кабельная прямая; розетка панельная.
Степень защиты сочлененных соединителей 1Р54.
Размеры, мм 51х56х106- 65х89х121.
Масса, кг 0, 14 - 0, 33.
Система условных обозначений соединителей РШ12:
ХХ ХХ - ХХ ХХ Х Х-ХХ-ХХХХ
1 2 3 4 5 6 7 8
1. Наименование серии - РШ.
2. Двухзначное число. Порядковый номер разработки (12).
3. Двухзначное число. Обозначение частей разъема по способу монтажа:
01 - вилка кабельная прямая.
03 - вилка панельная.
06 - розетка кабельная прямая.
08 - розетка штепсельная (стационарная).
4. Двухзначное число. Обозначение сочетания числа контактов и номинального тока (Таблица ниже).
5. Однозначное число. Обозначение способа присоединения проводников к контактам:
1 - пайка.
2 - механический зажим.
6. Однозначное число. Обозначение наличия замкового устройства для соединения вилки с розеткой:
0 - отсутствует.
5 - замковое устройство.
7. Двухзначное число. Обозначение степени защиты по ГОСТ 14254:
20 - 1Р20, 54 - 1Р54.
8. Буквы. Климатическое исполнение и категория размещения по ГОСТ 15150 (УХЛ3).
Подробности по телефону или на сайте:
